执行国家标准：

GB14287.1-2014电气火灾监设备

二、技术参数

■ 工作电源：AC220V±20%。

■ 后备电源：DC12V/1.3AH  2节

■ 报警方式：声光报警、故障自诊断报警；

■ 响应时间：<30S

■ 系统容量：512节点(以探测器为节点，测温式或剩余电流探测器可以混装)；

■ 显示器件：320×240点阵带背光液晶屏；

■ 存储容量：具有黑匣子报警自动记录功能，999条报警记录，500条故障记录，99条事件记录。

■ 报警保持：报警状态一直维持到手动复位；

■ 查询功能：查询报警记录、故障记录及事件记录；

■ 安 全 性：操作时必须经过分级密码验证；

■ 安装方式：壁挂式安装

■ *功耗：<200W

■ 通讯方式：采用CAN总线，MODEBUS协议。

■ 脱扣输出: 一组无源开关量。

■ 打印功能: 配有小型智能热敏打印机，可打印出报警记录。

■ 传输距离：*1200m，加中继达更远距离。

■ 使用环境：0℃~+40℃；相对湿度≤95%，不结露。

■ 规格尺寸：550×400×125mm

■ 重    量：6.0Kg；

三、系统构成

ME116电气火灾监控设备、1～512只ME113型剩余电流式（或测温式）电气火灾监控探测器、中继器（选配）及配线电缆等组成。

系统构成示意图如下：

电气火灾监控设备是监控系统的神经控制中枢，由CPU、液晶显示屏、键盘控制及灯光指示、输出控制、通讯接口等模块构成。剩余电流式火灾监控探测器是通过剩余电流互感器将漏电流转换成电信号，实时显示其漏电流的大小，并将其采集的数据进行分析上传至电气火灾监控设备，漏电流超出报警限时，发出声、光报警指令，指示具体报警部位及报警时间，自动保存报警信息，提示用户检查报警线路，及时排除火灾隐患。监控设备采用双电源工作，主供电源由市电电网（交流220V）直接供电,备用电源由内置的蓄电池供电，当主电源掉电时可自动转换至备用电源工作。

四、功能介绍

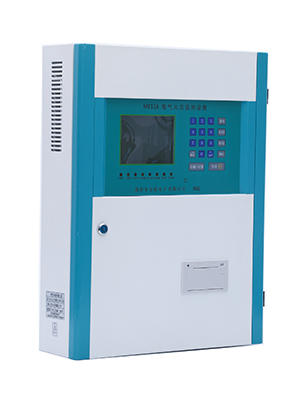

主机示意图

主机面板示意图

系统上电后打开主电备电开关，系统进入开启状态，自动检测是否存在故障(如探测器及备用电源是否连接好)，如果没有任何故障及报警的情况，监控主机上主备电正常工作指示灯点亮，实时监测各节点探测器的状态。如果探测器连接存在故障，则相应的节点探测器显示“故障”信息，在屏幕右上角提示故障总数及报警回路总数等信息如下图，并发出相应的报警音。

系统显示窗

1、总状态指示灯说明：

总状态指示灯布局如下图：

指示灯说明如下表 ：

指示灯说明	颜色	功能
报警	红色	系统任何一回路有剩余电流超限报警，此灯亮，并且一直保持到手动复位
故障	黄色	探测器通讯故障或者主电、备电任一有故障此灯亮，所有故障消除后此灯灭
主电正常	绿色	系统主电供电正常，此灯亮
主电故障	黄色	系统主电存在故障，此灯亮
备电正常	绿色	系统备电供电正常，此灯亮
备电故障	黄色	系统备电存在故障，此灯亮
欠压指示	绿色	备电工作导致备电欠压时候，此灯亮
充电故障	黄色	充电线路有故障时此灯亮
