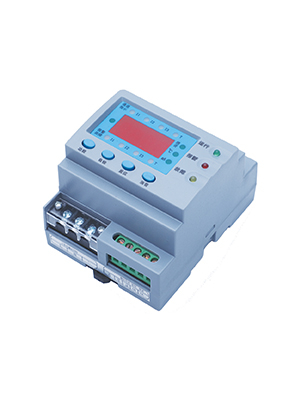

    ME113剩余电流式电气火灾监控探测器
    ME113剩余电流式电气火灾监控探测器

    一、适用范围

    本电气火灾监控探测器是集剩余电流/温度检测、预警、报警、消防联动及通讯功能于一体,且具有智能化分析能力的新型防火设备。当供电设备发生电气事故导致线路中产生漏电等的电气事故时,探测器能发出报警声和报警脱扣功能及时提醒工作人员检查故障排除存在的电气隐患,预防电气事故的发生。本电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、公共场所、餐厅、仓库等需要进行电气安全防火的场所。但不适合用于易燃易爆和强腐蚀环境。

    本电气火灾监控探测器既可以独立的用在用电区域单独安装,也可以多台探测器配合我公司的电气火灾监控设备主机组网组成完整的电气火灾监控报警系统,最大限度的实现火灾的安全预防。

    本电气火灾监控探测器执行的国家标准:GB14287.2——2014《剩余电流式电气火灾监控探测器》

    产品详情 PRODUCT DETAILS


    二、基本功能

    1. 实时监测

    本电气火灾监控探测器可实现四回路(三个剩余电流互感器+1个温度传感器)的实时数据检测,同时通过液晶屏直观的显示当前的剩余电流的数值/温度值;

    2. 报警保护

    本电气火灾监控探测器能检测供电回路中剩余电流/温度,如果剩余电流/温度的数值超过报警设定值,探测器中的蜂鸣器响、报警指示灯点亮,同时脱扣报警保护功能启动(也可设置为不启动),以保证安全用电;

    3. 远程通讯

    本电气火灾监控带有标准RS485通信接口,传输距离可达1200米,可以和我公司的电气火灾监控设备连接,实现远程管理和控制。

    三、主要参数

    1. 额定工作电压: AC220V±15%/50Hz

    2. 剩余电流检测范围:20-1000mA

    3. 温度检测范围:10-150℃

    4. 剩余电流检测误差:报警动作值的±5%

    5. 温度检测误差:报警动作值的±5%

    6. 剩余电流报警动作值设定范围:20-1000mA

    7. 温度报警动作值设定范围:45-140℃

    8. 脱扣报警功能:保护/不保护(可设定),内部为无源开关量

    9. 保护动作时间:≤5S

    10. 报警声音:≥70db

    11. 通讯方式:RS485总线

    12. 传输距离:≤1200米

    13. 使用环境:

    1.环境温度:-20℃   ~    +40℃

    2.相对湿度:10%    ~    90%

    3.使用场所:无易燃易爆、强腐蚀、防水环境

    14.安装方式:导轨安装

    15.规格尺寸:88×72×61mm

    四、工作状态和设置说明

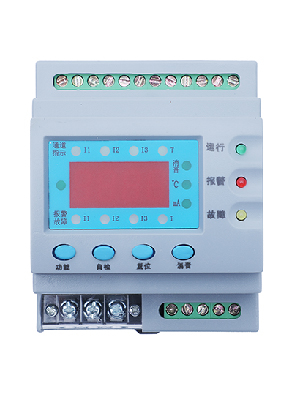

    1.主板面板说明

    1.剩余电流值/温度值观察窗

    2.运行指示灯

    3.报警指示灯

    4.故障报警指示灯

    5.功能键/确认键

    6.自检键/增加键

    7.复位键/移位键

    8.退出键/消音键


    五、通讯组网及消防联动说明

    在需要组网运行的时候,探测器可以通过自身带的RS485总线与电气火灾监控设备连接,探测器可以被电气火灾监控设备控制,完成消音、自检、复位和部分参数设定等功能,同时探测器向电气火灾监控设备上传自己的状态和读取的剩余电流/温度值,并在电气火灾监控设备中得到显示。

    六、安装说明

    1.探测器外形图

    探测器使用标准35mm导轨安装,探测器外形尺寸如上图。

    3.安装说明

    系统安装简图


    1)探测器应安装在被保护区域的电源入口处,作为该区域的前端用电防火安全保护,一台探 测器不宜超过一个防火区;

    2)安装完毕后,接通电源,由专业人员设置好相应参数开通运行;

    3)探测器必须停电安装,严禁带电操作;

    八、三种不同接地方式的剩余电流保护系统的应用

    1.安装方式:


    2.剩余电流互感器安装注意事项:

    剩余电流互感器安装时进线方向部分前后,线路的相线和零线必须同时穿过互感器,但保护地线(PE线)不能穿过。穿过互感器的线路必须是独立的、不能与保护区域以外的其他线路 “共零”,或有任何电气连接,零(N或PE)不允许重复接地。

    3.施工注意事项:

    漏电监测应正确的与工程电力系统接地保护方式相配合。

    TN-c接地系统不可安装漏电监控,如需安装时必须将系统接地保护方式改造成TN-C-S系统或局部TT系统。

    TN-C-S接地系统中,电气火灾监控系统的剩余电流式探测器允许配置在PE线与N线分开后的部分。
